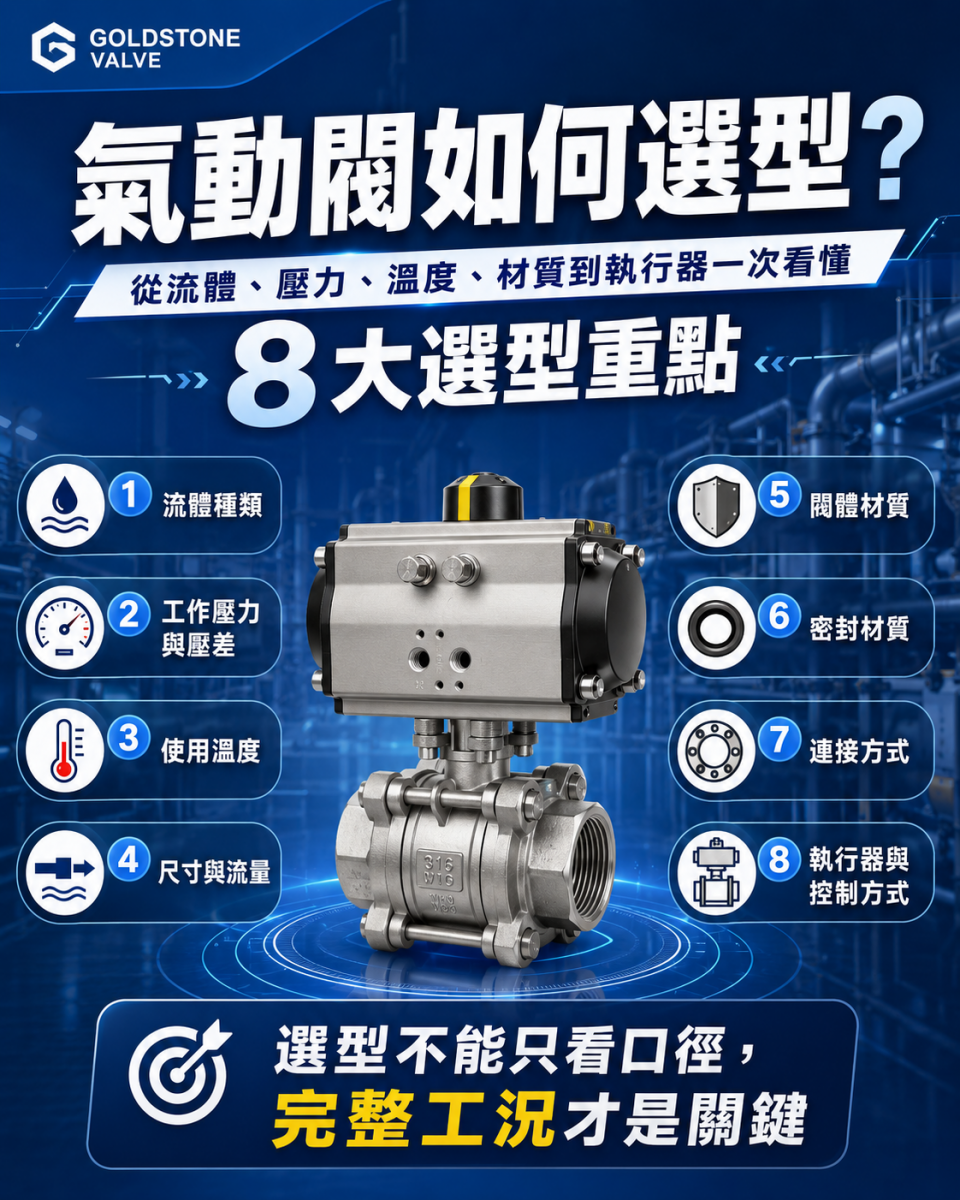

氣動閥不能只依管徑選擇，流體種類、工作壓力、溫度、閥體與密封材質、連接方式、氣源壓力及執行器扭力都會影響最終選型。本文整理氣動閥8大選型重點與實用檢查表，協助快速找到適合的氣動控制方案。
選擇氣動閥時，至少應確認流體、工作壓力、溫度、管路尺寸、閥體材質、密封材質、連接方式，以及氣動執行器與控制需求。
其中執行器不能只依閥門口徑決定，還需依閥門實際操作扭力、管線壓差、最低可用氣源壓力與安全係數進行評估。
氣動閥廣泛應用於自動化設備、半導體、化工、水處理、食品生技、真空設備及一般工業流體控制。由於氣動執行器可以搭配不同形式的球閥、蝶閥、三通閥及特殊用途閥門，因此「氣動閥」並不是單一產品，而是由閥體、氣動執行器與控制配件共同組成的一套控制系統。
實務上，很多選型問題並不是發生在「尺寸選錯」，而是流體與材質不相容、使用溫度超出密封件能力、管線壓力造成操作扭力增加，或氣動執行器選得太小。因此，在詢價與設計階段提供完整工況，是降低後續故障風險的重要步驟。
氣動閥選型的第一步，不是先決定尺寸，而是先確認閥門內實際通過什麼流體。
不同流體會影響閥體材質、閥座、O-ring、Packing 及其他與流體接觸零件的選擇。
例如一般水或空氣系統與腐蝕性化學液體的材質需求不同；若流體具有黏稠、結晶、固化、含顆粒或腐蝕性等特性，也可能造成閥座摩擦增加、流道堵塞或閥門操作扭力上升。
工作壓力會影響閥體耐壓等級，也會影響閥門操作扭力及氣動執行器尺寸。
詢價時建議至少提供：
對球閥與蝶閥而言，管線壓差可能增加閥門啟閉所需的操作扭力。若執行器只按照閥門尺寸選擇，而沒有考慮實際壓力與壓差，就可能出現氣動閥開不到位或完全無法動作。
相同尺寸的氣動球閥，在不同管線壓力、閥座材質及流體條件下，所需要的操作扭力可能不同，因此氣動執行器尺寸也可能不同。
使用溫度不只影響閥體，也會直接影響閥座、O-ring、Packing 及其他密封元件。
因此，選型時建議同時確認：
若流體溫度較高，也要注意熱量是否經由閥桿與支架傳導至氣動執行器或控制配件。部分高溫應用可能需要延長支架或其他隔熱設計。
反之，低溫環境則應確認閥座、O-ring、潤滑材料及執行器是否仍在允許使用範圍內。
氣動閥通常會配合既有管路尺寸，例如 1/2"、1"、2" 或 DN50、DN100 等規格，但管徑並不是唯一的選型依據。
若只是一般全開／全關用途，通常可依管路尺寸、流速與壓力條件確認適合的閥門口徑。
若是比例控制、流量調節或精密製程，則還需進一步確認：
這類調節應用不能只依管路口徑決定閥門尺寸，通常需要依實際製程條件進行流量係數與控制特性計算。
閥體材質必須與流體、溫度、壓力與使用環境相容。常見氣動閥材質包括不鏽鋼、碳鋼、銅合金及工程塑膠等。
| 常見材質 | 一般特性 | 常見應用方向 |
|---|---|---|
| SS304 | 具良好一般耐腐蝕性 | 一般工業、水、空氣及部分製程流體 |
| SS316 / SS316L | 較常用於對耐腐蝕性及潔淨度要求較高的場合 | 化工、食品、生技、製程設備等 |
| WCB / 碳鋼 | 機械強度佳，常見於一般工業管線 | 水、油、蒸氣及一般工業流體 |
| PVC / CPVC | 重量輕，對部分化學流體具良好耐蝕性 | 水處理、部分化學藥液 |
| PP | 可應用於多種化學環境 | 化學、水處理及腐蝕性環境 |
| PVDF | 具良好的耐化學性及材料純淨度特性 | 特殊化學品及高純度製程 |
球閥與蝶閥的密封材質會直接影響使用溫度、操作扭力、耐化學性及密封性能，因此也是氣動閥選型的重要項目。
| 密封材質 | 一般特性 |
|---|---|
| PTFE | 常見球閥閥座材質，具有低摩擦與廣泛化學耐受特性。 |
| TFM | 屬改質 PTFE 材料，實際性能依材料牌號及產品設計而定。 |
| PEEK | 常應用於較高溫度、壓力或需要較高機械強度的特殊工況。 |
| EPDM | 常見於水及部分衛生、食品應用，須確認與實際流體相容性。 |
| FKM | 常用於油品、燃料及部分化學環境，實際適用性仍依介質與溫度確認。 |
同一個閥體如果改用不同閥座材質，操作扭力也可能改變，因此更換閥座規格後，氣動執行器尺寸有時也需要重新確認。
確認流體與材質後，還要確認現場管路的連接規格。
牙口式還需確認 PT、NPT、BSPP 等牙規；法蘭則需確認 JIS、ANSI / ASME、PN 等標準及壓力等級，不能只提供「2吋法蘭」就直接選型。
確認閥體後，才能進一步選擇合適的氣動執行器。
執行器尺寸主要取決於：
執行器必須有足夠扭力操作閥門，但同時也需要確認閥桿、連軸器與閥體可承受的最大扭力，避免過度放大造成零件負荷。
| 類型 | 工作方式 | 適用情境 |
|---|---|---|
| 雙動式 | 開啟與關閉皆利用壓縮空氣驅動 | 一般自動化啟閉與頻繁操作 |
| 單動式 | 一個方向由氣源驅動，另一方向由彈簧復歸 | 需要斷氣安全復歸的系統 |
單動式並不代表斷氣後一定關閉，可依系統安全需求設計為 Fail Close 或 Fail Open。
完成氣動執行器選型後，可再依設備控制需求搭配相關附件。
| 配件 | 主要用途 |
|---|---|
| 電磁閥 | 控制氣源切換，使執行器開啟或關閉 |
| 限位開關 | 回傳閥門全開或全關位置 |
| 定位器 | 依控制訊號調整閥門開度 |
| 速度控制元件 | 調整執行器動作速度 |
| 過濾調壓設備 | 協助提供適當且穩定的氣源 |
若希望快速完成氣動閥選型，建議詢價時一次提供以下資料：
相同尺寸的閥門，如果使用流體不同，閥體與密封材質可能完全不同。
正常運轉溫度可能不高，但清洗、蒸氣或製程異常時的最高溫度，也可能影響密封材料選擇。
執行器必須依實際操作扭力與最低氣源壓力選擇，而不是單純依照 1"、2" 或 3" 決定。
若設備斷氣時必須自動關閉或開啟，應在設計階段就確認是否需要單動式執行器及安全復歸方向。
閥門本體與執行器選對後，仍需確認電磁閥電壓、限位開關訊號、定位器控制訊號及現場安裝環境。
不建議。管徑只是其中一項資料，還需要確認流體、壓力、溫度、材質、連接方式及閥門操作扭力等條件。
不是。執行器需要足夠的安全扭力，但也必須確認閥桿、閥體及傳動零件可承受的最大扭力，因此應依製造商扭力資料正確選型。
不是。氣源必須在執行器允許的工作壓力範圍內。執行器選型通常應以現場可長期穩定提供的最低氣源壓力作為重要依據，而不是只看空壓機最高壓力。
不是。PTFE 具有廣泛的化學耐受性，但仍需確認實際流體、濃度、溫度、壓力及產品結構是否適用。
不一定。電磁閥是常見的自動控制方式，但氣動執行器也可依系統設計採用其他氣路控制方式。
沒有絕對優劣。雙動式適合一般自動化啟閉；若設備在失去氣源時需要自動回到指定安全位置，則應評估單動式執行器。
不一定。即使尺寸相同，只要閥體結構、密封材質、工作壓力或流體條件不同，所需操作扭力就可能改變，因此仍應重新確認。
至少提供流體、壓力、溫度、尺寸、連接方式、希望的材質、氣源壓力及控制需求。若有現場照片、設備圖或既有閥門規格，也有助於加快判斷。
完整的氣動閥選型應從流體開始，依序確認工作壓力、溫度、流量與尺寸、閥體材質、密封材質、連接方式，最後再依閥門操作扭力與現場氣源條件選擇氣動執行器。
如果還需要電磁閥、限位開關、定位器或其他控制附件，也應在同一階段一起確認，才能避免設備完成後才發現電壓、訊號或控制方式不相容。
瑞益成凡而企業有限公司提供氣動控制閥、氣動球閥、氣動蝶閥、三通氣動閥、衛生級氣動閥、真空氣動閥、高壓氣動閥及特殊材質閥門選型服務。
若您不確定現場適合哪一種氣動閥，可提供流體、壓力、溫度、尺寸、管路規格、氣源條件與控制方式，我們將協助評估合適的閥體、氣動執行器及控制配件。
