技術專欄｜Pneumatic Valve Guide

氣動閥是什麼？工作原理、種類與應用一次看懂

氣動閥是工業自動化中常見的控制元件，透過壓縮空氣驅動閥門開啟或關閉，廣泛應用於半導體、化工、水處理、食品生技與自動化設備。

氣動閥主要透過壓縮空氣驅動氣動執行器，使球閥、蝶閥或其他閥體完成啟閉動作。相較於手動閥，氣動閥可搭配電磁閥、限位開關、PLC 或 DCS 控制系統使用，達到遠端控制、自動化啟閉與安全連鎖等功能。

一、氣動閥的基本組成

閥體
控制流體通過或阻斷，常見包含球閥、蝶閥、三通閥、衛生級閥、真空閥等。

氣動執行器
利用壓縮空氣產生扭力，帶動閥門開啟或關閉。

電磁閥
控制氣源進出，使氣動執行器依照訊號動作。

限位開關
回傳閥門開啟或關閉位置訊號，方便控制系統判斷狀態。

二、氣動閥的工作原理

氣動閥的動作原理，是將壓縮空氣導入氣動執行器內部，推動活塞或齒條機構，使輸出軸旋轉 90 度，進而帶動球閥或蝶閥完成開啟與關閉。

類型	動作方式	適用情境
單動式氣動執行器	進氣時動作，斷氣時由彈簧復歸	緊急切斷、安全復歸需求
雙動式氣動執行器	開啟與關閉皆由壓縮空氣驅動	一般自動化控制、頻繁啟閉場合

三、常見氣動閥種類

氣動球閥

啟閉快速、流道阻力小、密封性佳，常用於水、空氣、氣體、化學流體與一般工業管線。

氣動蝶閥

重量較輕、安裝空間小，適合大口徑管線，常見於水處理、空調系統與廢氣處理。

三通氣動閥

可用於流向切換、混合或分流，適合製程切換管線與自動化設備。

衛生級氣動閥

適用於食品、生技、製藥與潔淨製程，重視流體接觸材質與清潔性。

真空氣動閥

適用於真空系統、半導體設備與特殊製程，需具備良好氣密性與穩定啟閉性能。

四、氣動閥的主要優點

• 啟閉速度快，適合自動化控制。
• 可遠端操作，降低人工開關閥門需求。
• 可搭配 PLC、DCS、感測器與電磁閥使用。
• 適用於高頻率啟閉與工業製程控制。
• 搭配單動式執行器時，可具備斷氣復歸安全功能。

五、選擇氣動閥時需要確認哪些條件？

流體種類	水、空氣、氣體、酸鹼液、溶劑或特殊化學品。
使用壓力	確認管線壓力與閥體耐壓等級。
使用溫度	確認閥體、球體、密封件與坐墊材質是否適用。
連接方式	牙口、法蘭、焊接、衛生級快拆、真空接口等。
控制方式	單動、雙動、開關型、比例控制或訊號回饋。

六、常見問題 FAQ

Q1：氣動閥需要多少氣源壓力？

一般常見操作氣源約為 5 至 6 kg/cm²，實際仍需依照閥門尺寸、壓力、流體條件與執行器扭力確認。

Q2：氣動閥可以取代手動閥嗎？

可以。若現場需要遠端控制、自動化啟閉、定時控制或設備連動，通常會將手動閥改為氣動閥。

Q3：氣動閥與電動閥有什麼不同？

氣動閥使用壓縮空氣驅動，動作速度快，適合頻繁啟閉；電動閥使用馬達驅動，適合無氣源或啟閉頻率較低的場合。

Goldstone 氣動閥選型服務

瑞益成凡而企業有限公司提供氣動控制閥、氣動球閥、氣動蝶閥、三通氣動閥、真空氣動閥、衛生級氣動閥與特殊材質閥門選型服務。若您不確定現場應該選擇哪一種氣動閥，歡迎提供流體、壓力、溫度與管路規格，我們將協助評估合適的產品配置。

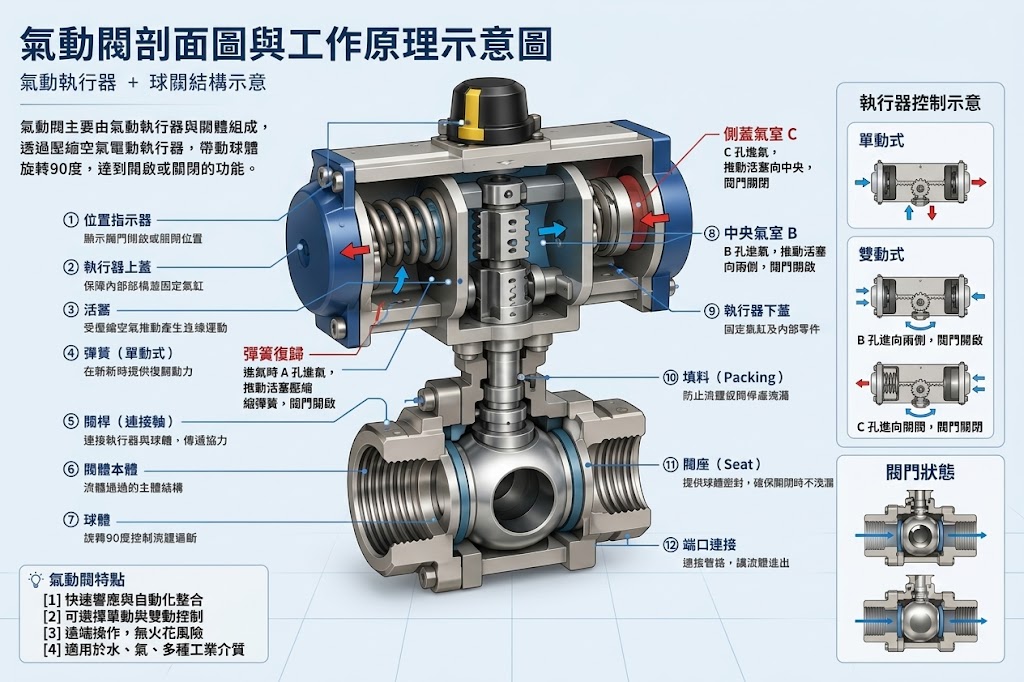

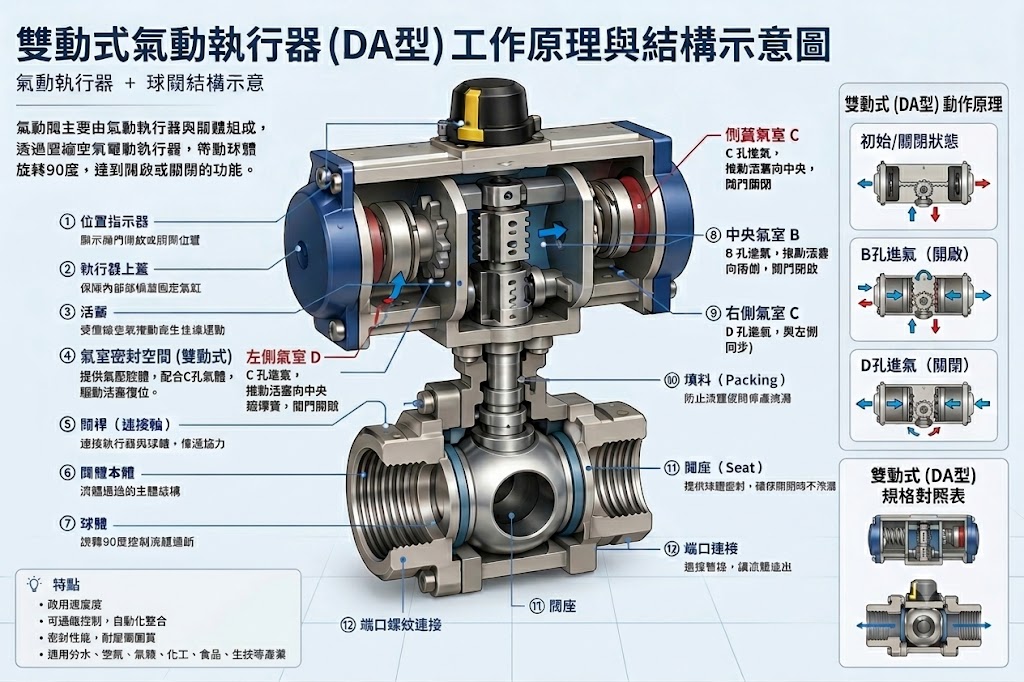

(圖為AI示意圖，僅供參考)
