氣動執行器常見分為單動式與雙動式，兩者在驅動方式、 失去氣源時的動作、安全需求及扭力輸出特性上有所不同。 本文從工作原理、Fail Close／Fail Open、優缺點到選型條件完整比較， 協助快速判斷氣動閥該選單動還是雙動。
雙動式氣動執行器利用壓縮空氣控制兩個方向的動作； 單動式氣動執行器則由壓縮空氣驅動其中一個方向， 另一方向利用內部彈簧復歸。
如果設備在失去氣源時必須自動回到指定的安全位置， 通常會優先評估單動式； 如果系統沒有失氣安全復歸需求， 則可依閥門扭力、氣源條件、控制方式及整體系統設計評估雙動式。
氣動球閥、氣動蝶閥及三通氣動閥等自動控制閥， 通常都是利用氣動執行器帶動閥桿旋轉， 進而控制閥門開啟、關閉或切換流向。
在氣動閥選型時，除了閥體尺寸、材質、壓力與溫度之外， 「單動式還是雙動式」也是非常重要的選擇。 兩者外觀看起來可能相近， 但內部結構、控制方式及失去氣源後的動作並不相同。
尤其在蒸氣、化學流體、瓦斯、製程設備 或其他具有安全要求的系統中， 斷氣後閥門應該關閉、開啟， 或採取其他安全措施， 往往會直接影響整套設備的安全設計。
雙動式氣動執行器 （Double Acting Pneumatic Actuator） 利用壓縮空氣分別推動執行器向兩個方向動作。

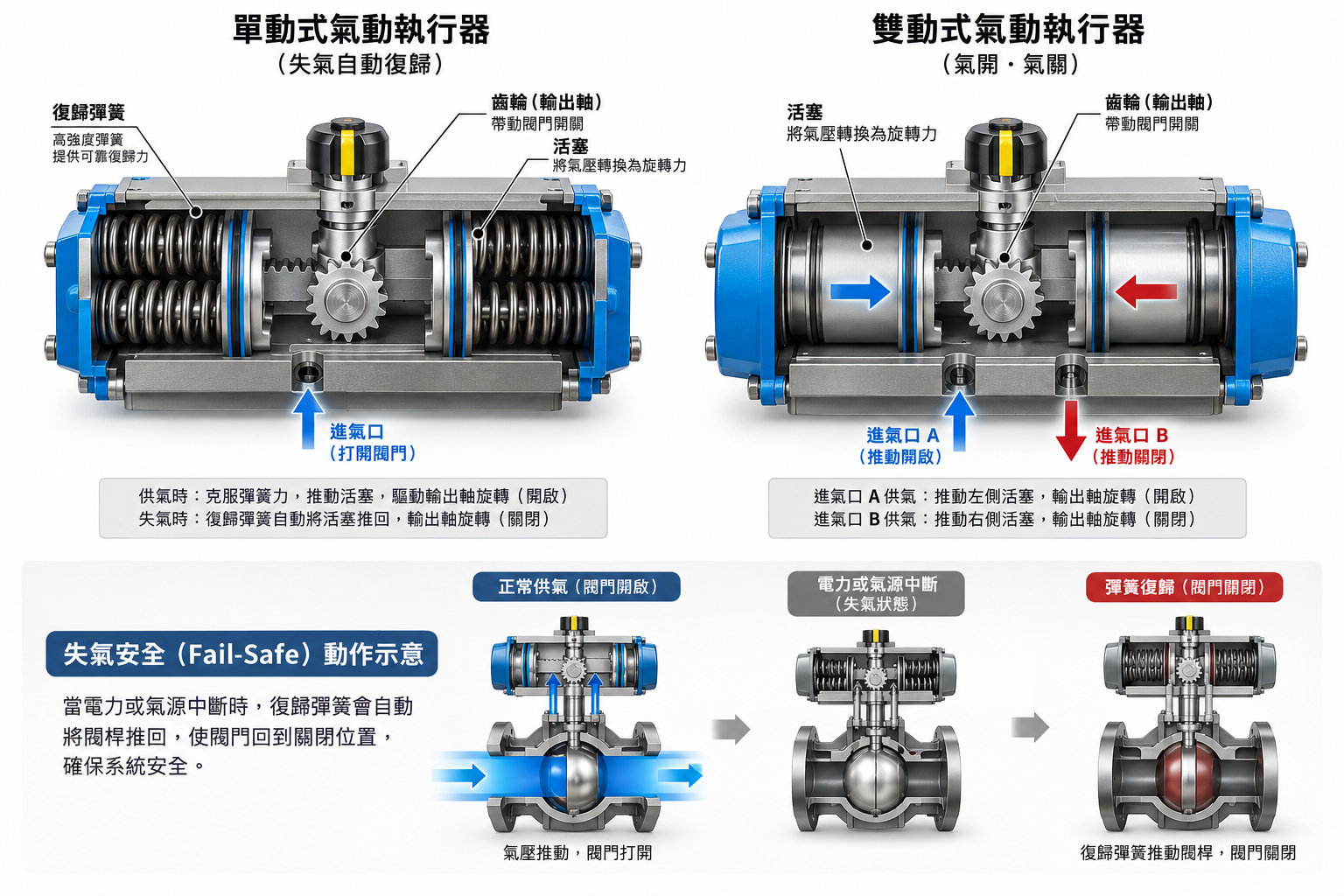

以常見的 90° 旋轉式氣動執行器為例， 壓縮空氣進入其中一側時， 推動活塞使輸出軸向一個方向旋轉； 切換氣路後， 壓縮空氣進入另一側， 使活塞反向移動， 輸出軸也跟著反向旋轉。
進氣 A → 執行器往一個方向動作
進氣 B → 執行器往另一個方向動作
雙動式的兩個方向通常都需要壓縮空氣驅動， 本身一般沒有利用彈簧將閥門自動復歸至預設安全位置的功能。
單動式氣動執行器 （Single Acting / Spring Return Pneumatic Actuator） 則是利用「壓縮空氣＋彈簧」完成兩個方向的動作。
壓縮空氣進入執行器後， 推動活塞並壓縮內部彈簧； 當氣源釋放或失去供氣時， 儲存在彈簧中的機械能會推動活塞復歸， 使輸出軸回到預先設定的位置。
一個方向 → 壓縮空氣驅動
另一個方向 → 彈簧復歸
這種設計最大的特點， 就是在氣源中斷時仍可利用彈簧將閥門移動至預先設定的安全位置， 因此常被應用於需要失氣安全功能的設備。
| 比較項目 | 單動式 | 雙動式 |
|---|---|---|
| 驅動方式 | 壓縮空氣＋彈簧 | 兩個方向皆利用壓縮空氣 |
| 彈簧復歸 | 有 | 一般沒有 |
| 失去氣源 | 利用彈簧使閥門自動回到預設位置 | 本身一般不具彈簧自動復歸功能 |
| Fail Safe | 可依配置設計為 Fail Close 或 Fail Open | 若需特定失氣安全功能， 應依系統需求另外設計氣路、保位或備援方案 |
| 耗氣特性 | 只有氣動行程需要進氣； 實際耗氣量仍依執行器尺寸、 氣室容積與工況計算 | 兩個方向皆需使用壓縮空氣； 實際耗氣量依氣室容積、 壓力及操作頻率計算 |
| 執行器尺寸 | 因需同時考慮彈簧力， 同一閥門可能需要不同或較大的執行器規格 | 依閥門操作扭力與實際供氣條件選擇 |
| 常見用途 | 需要失氣安全位置的系統 | 一般自動化開關控制 |
Fail Close 與 Fail Open 是單動式氣動閥選型時非常重要的安全觀念。
單動式不代表斷氣後一定關閉。
依照執行器與閥門的組裝方式及設備安全需求， 可以設計不同的失氣安全位置。
| 類型 | 失去氣源時 | 常見設計目的 |
|---|---|---|
| Fail Close | 閥門回到關閉位置 | 異常時需要停止流體供應 |
| Fail Open | 閥門回到開啟位置 | 異常時需要維持必要流體通過 |
這是單動式最重要的特色。 當供氣中斷時， 不需要依靠持續供氣， 即可利用彈簧將閥門帶回預先設定的位置。
對於異常時必須停止流體、 維持必要流體通過， 或切換至特定安全狀態的設備， 可以依製程安全需求選擇 Fail Close 或 Fail Open。
單動式只有其中一個方向利用壓縮空氣驅動， 另一個方向由機械彈簧復歸。
從工作原理來看， 單動式只有一個氣動行程需要供氣； 不過因為氣動行程必須克服彈簧阻力， 同一顆閥門搭配單動式與雙動式時， 所需的執行器尺寸與氣室容積可能不同。 因此實際耗氣量仍應依製造商規格計算。
壓縮空氣推動單動式執行器時， 同時還需要克服彈簧阻力， 因此在相同供氣壓力下， 其輸出扭力特性與雙動式不同。
由於需要同時考慮閥門操作扭力與彈簧扭力， 因此同一顆閥門由雙動式改為單動式時， 不代表可以直接沿用相同尺寸的執行器。
訂購前應明確確認設備斷氣時 需要 Fail Close 還是 Fail Open， 避免現場安裝完成後才發現 復歸方向與製程安全需求相反。
雙動式兩個方向皆由壓縮空氣驅動， 不需要在其中一個方向額外克服內部復歸彈簧。
如果設備沒有失氣自動復歸的需求， 雙動式是氣動球閥、氣動蝶閥 及三通氣動閥常見的驅動方式之一。
在沒有特定失氣安全位置要求的應用中， 可依閥門所需操作扭力、 現場最低可用氣源壓力及適當安全係數， 選擇合適的雙動式執行器。
這也是氣動執行器選型時 很容易被過度簡化的問題。
一般雙動式氣動執行器本身沒有彈簧復歸功能， 因此失去氣源後， 不會像單動式一樣主動回到預設的 Fail Open 或 Fail Close 位置。
但這也不代表雙動式在斷氣後 「一定保持原位」。 實際位置仍可能受到閥門負載、 管線壓力、內部摩擦、 氣路配置及控制元件狀態影響。
如果設備要求在失去氣源後 維持特定位置或進入指定安全狀態， 應依系統需求設計適當的保位、 備援氣源或其他失效安全方案， 並確認相關控制元件的功能與配置。
不一定，不能只依「單動」或「雙動」 直接判斷實際耗氣量。
從驅動方式來看， 單動式只有一個方向使用壓縮空氣， 另一方向由彈簧復歸； 雙動式則兩個方向皆使用壓縮空氣。
不過單動式在氣動行程中 還需要克服彈簧阻力， 因此同一顆閥門在相同工況下， 單動式與雙動式所需的執行器尺寸 及氣室容積可能不同。
若要精確比較實際耗氣量， 應依製造商提供的氣室容積或耗氣資料， 並結合供氣壓力、操作頻率 與實際工作循環進行計算。
不能只用單動或雙動 直接判斷哪一種扭力比較大， 必須比較實際執行器型號、 供氣壓力及製造商提供的扭力資料。
雙動式通常會標示不同供氣壓力下的輸出扭力； 單動式則需要同時確認 氣動行程與彈簧復歸行程的輸出扭力， 而且在不同旋轉位置的可用扭力也可能不同。
正確方式是確認閥門在開啟起始、 行程中及關閉就位等關鍵位置 所需要的操作扭力， 再與執行器在實際最低供氣壓力下 各位置可提供的輸出扭力進行比較， 並保留適當的安全係數。
尤其是單動式執行器， 選型時應分別確認氣動行程 與彈簧復歸行程的關鍵扭力點， 而不是只比較一個最大輸出扭力數字。
會，而且是非常重要的選型條件。
氣動執行器的輸出能力 與供氣壓力有直接關係， 因此不能只知道工廠空壓機的最高壓力， 還應確認設備端實際可長期穩定取得的 最低供氣壓力。
如果選型時以較高的氣源壓力計算， 但設備運轉時實際壓力較低， 就可能造成氣動閥動作變慢、 開關不到位， 甚至無法克服閥門所需的操作扭力。
因此， 不論單動或雙動， 執行器尺寸都應依實際工況 及製造商扭力資料進行確認。
如果設備具有明確的失氣安全位置需求， 可以優先評估單動式氣動執行器。
實際安全位置仍應由設備設計者 依製程條件與風險評估決定， 不能僅依流體名稱直接判斷。
如果系統沒有失去氣源後 自動復歸至特定安全位置的要求， 雙動式通常是一般自動化開關控制 常見的選擇。
至於是否適合高頻率操作， 仍應依執行器本身的使用壽命、 允許工作條件、控制元件 及實際操作週期判斷， 不能只依單動或雙動區分。
| 現場需求 | 建議優先評估 |
|---|---|
| 斷氣後必須自動關閉 | 單動式 Fail Close |
| 斷氣後必須自動開啟 | 單動式 Fail Open |
| 沒有失氣安全復歸需求 | 可優先評估雙動式 |
| 需要比較耗氣量 | 依執行器型號、 氣室容積、 供氣壓力與工作循環計算 |
| 不知道需要多大的執行器 | 依閥門操作扭力、 最低氣源壓力及安全係數選型 |
若需要協助判斷單動或雙動， 以及適合的氣動執行器尺寸， 建議提供以下資料：
瑞益成凡而企業有限公司 長期提供氣動閥與氣動執行器選型服務， 實際應用包含氣動球閥、 氣動蝶閥、三通氣動閥、 衛生級氣動閥、真空氣動閥 及其他自動控制閥。
以義大利 OMAL 氣動執行器 搭配球閥或蝶閥為例， 選型時不會只依閥門口徑 決定執行器尺寸， 而會進一步確認閥門操作扭力、 工作壓力與壓差、 閥座材質、流體條件、 現場最低供氣壓力， 以及斷氣後是否需要 Fail Close 或 Fail Open。
例如同樣為 2 吋球閥， 不同閥座材質、 工作壓力與流體條件， 實際所需的操作扭力可能不同， 因此搭配的氣動執行器規格 也可能有所差異。
若採單動式設計， 還需要分別確認氣動行程 與彈簧復歸行程的可用扭力， 確認在實際最低供氣壓力下 仍具有足夠的操作能力。
不一定。 單動式可依安全需求設計為 Fail Close 或 Fail Open， 因此訂購前必須先確認 失去氣源後希望閥門回到哪個位置。
不能保證。 一般雙動式沒有彈簧主動復歸， 失氣後實際位置仍可能受管線壓力、 閥門負載、內部摩擦 或氣路控制狀態影響。
不一定。 單動式雖然只有一個方向需要供氣， 但因為必須克服彈簧力， 同一閥門搭配單動式時 可能需要不同尺寸的執行器。 實際耗氣量仍應依氣室容積、 供氣壓力及工作循環計算。
無法直接比較。 輸出扭力需視執行器型號、 供氣壓力及製造商扭力表而定。 單動式還需確認氣動行程 與彈簧復歸行程 在各關鍵位置的輸出扭力。
不建議直接以相同型號替換。 改為單動式後， 應重新確認閥門操作扭力、 最低供氣壓力、 彈簧配置、執行器尺寸 及 Fail Open／Fail Close 設計。
可以。 氣動球閥可依系統安全需求 搭配單動式或雙動式執行器， 選型時需確認球閥操作扭力、 閥座材質、流體壓差 及現場氣源條件。
可以。 氣動蝶閥同樣可搭配 單動式或雙動式氣動執行器， 但需依蝶閥尺寸、 壓差、閥座結構 及實際操作扭力進行選型。
可以。 但必須選擇與執行器形式 及控制需求相容的定位器與氣路配置。 若使用 4–20mA 訊號進行比例控制， 應依定位器與執行器技術規格進一步確認。
單動式與雙動式氣動執行器 沒有絕對的好壞， 真正的差異在於驅動方式、 輸出扭力特性及設備安全需求。
如果設備失去氣源後 必須自動回到指定安全位置， 可優先評估單動式， 並進一步確認 Fail Close 或 Fail Open； 如果沒有失氣復歸需求， 則可依閥門扭力、 氣源條件、控制方式 與整體系統需求評估雙動式。
最後仍要特別注意： 氣動執行器不能只依閥門口徑選擇。 即使是相同尺寸的球閥或蝶閥， 只要閥座材質、管線壓力、 壓差、流體條件或供氣壓力不同， 所需要的執行器扭力 與尺寸都可能改變。
瑞益成凡而企業有限公司 提供氣動球閥、 氣動蝶閥、三通氣動閥、 衛生級氣動閥、 真空氣動閥、高壓氣動閥 及相關氣動控制配件選型服務。
若不確定應選單動式或雙動式， 可提供閥門種類、尺寸、流體、 工作壓力、使用溫度、 最低氣源壓力 及斷氣後所需安全位置， 我們可協助評估適合的 氣動執行器與控制方式。
